BNC直母頭與直公頭區別｜接口結構與工程應用對比

/在： /通過：

在射頻連接與視頻信號系統中，BNC接口被廣泛應用。其中，BNC直母頭與BNC直公頭是最常見的兩種接口形式。
雖然名稱相似，但在結構、使用方式和應用場景上存在明顯區別。
本文將系統解析 BNC直母頭與直公頭的區別，幫助工程人員正確選型。

一、BNC直母頭與直公頭的基本定義 ??

?? BNC直母頭

  • 內部為插孔結構

  • 外殼帶有卡口鎖定槽

  • 通常作為設備端接口或固定接口

?? BNC直公頭

  • 中心為實心針結構

  • 外部為可旋轉卡口結構

  • 多用于線纜端或活動連接端

二者通過卡口旋轉方式實現快速連接與鎖定。

二、接口結構上的主要區別 ??

在結構設計上，BNC直母頭與直公頭的區別主要體現在：

  • 中心接觸件形式不同：插孔 vs 插針

  • 外殼卡口結構不同：固定槽 vs 旋轉環

  • 安裝方式不同：母頭多為面板安裝，公頭多為線纜連接

這些結構差異，決定了它們在系統中的安裝位置。

三、連接方式與使用體驗差異 ??

在實際操作中，兩者的使用體驗也有所不同：

  • BNC直母頭通常固定在設備上，穩定性高

  • BNC直公頭便于插拔，適合經常更換

  • 插入后旋轉即可鎖定，操作效率高

這種設計使BNC接口在測試與維護場景中非常受歡迎 ??。

四、應用場景上的典型區別 ??

?? BNC直母頭常見應用

  • 測試測量儀器面板

  • 通信設備固定接口

  • 工業控制設備端口

?? BNC直公頭常見應用

  • 同軸線纜端

  • 視頻與監控系統連接線

  • 測試跳線

從工程角度看，母頭偏“固定端”，公頭偏“連接端”。

五、選型時需要注意的關鍵點 ?

在選型BNC直母頭或直公頭時，應重點關注：

? 阻抗規格（50Ω / 75Ω）
? 使用頻率范圍
? 安裝方式與空間限制
? 是否需要頻繁插拔
? 線纜型號匹配情況

合理選型可避免信號損耗和后期維護問題。

六、工程應用中的綜合對比總結 ??

總體而言，BNC直母頭與直公頭并無“好壞”之分，而是分工不同：

  • 直母頭：適合設備端固定安裝，穩定可靠

  • 直公頭：適合線纜端快速連接，操作方便

在工程設計中，二者通常配套使用，共同構成完整的同軸連接方案。

BNC直式接口轉接頭工程應用解析

/在： /通過：

在視頻傳輸、測試測量和射頻通信系統中，BNC接口因其 連接可靠、安裝快捷 被廣泛使用。但在實際工程中，設備接口形式不統一、接口性別不匹配的問題非常常見。
此時，BNC直式接口轉接頭就成為實現快速對接的重要連接件。

?? 一、什么是BNC直式接口轉接頭？

BNC直式接口轉接頭，是指 接口軸線保持直線結構 的BNC接口轉換連接器，其主要作用是：

  • ?? 實現 BNC接口之間的直接對接

  • ?? 解決 公母接口不匹配問題

  • ?? 保持信號傳輸方向筆直，減少結構干擾

?? 簡單理解：

它讓兩個“對不上”的BNC接口，在同一軸線上順利連接。

?? 二、BNC直式接口轉接頭的結構特點

從結構上看，BNC直式接口轉接頭具有以下明顯特點：

  • ?? 直通結構設計

    • 輸入與輸出同軸對齊

    • 不改變信號走向

  • ?? 全金屬屏蔽外殼

    • 有效降低電磁干擾

    • 保證信號完整性

  • ?? 卡口式BNC連接方式

    • 插拔快速

    • 抗振動性能好

這種結構非常適合對空間要求不苛刻、但強調穩定性的應用場景。

?? 三、BNC直式接口轉接頭的典型應用場景

在工程實踐中，BNC直式接口轉接頭常見于以下系統中：

  • ?? 視頻監控系統

    • 攝像機與錄像設備接口轉換

    • BNC公母不一致時的直連

  • ?? 測試與測量儀器

    • 示波器、信號源接口對接

    • 臨時測試鏈路搭建

  • ?? 通信與射頻設備

    • 模塊化設備接口擴展

    • 系統調試與維護階段使用

?? 由于結構簡單直觀，它往往是工程師的“首選轉接方案”。

?? 四、電氣性能與信號傳輸表現

雖然屬于轉接件，但BNC直式接口轉接頭同樣遵循BNC接口的核心電氣標準：

  • ? 特性阻抗：50Ω 或 75Ω

  • ?? 支持信號類型：

    • 模擬視頻信號

    • 數字視頻信號

    • 射頻與高頻信號

? 直式結構的優勢在于：

  • 信號路徑短

  • 反射與損耗更可控

  • 更適合中高頻應用場景

?? 五、選用BNC直式接口轉接頭的實用建議

在選型與使用過程中，建議重點關注以下幾點：

  • ?? 明確接口類型（公對母、公對公、母對母）

  • ?? 確認阻抗與系統一致

  • ?? 選擇屏蔽性能良好的產品

  • ?? 注意加工精度，避免松動或虛接

?? 工程經驗表明：

看似簡單的直式轉接頭，往往決定系統連接的穩定性。

?? 結語

總體來說，BNC直式接口轉接頭是一種結構簡單卻應用廣泛的接口適配器件。
它在不改變信號方向的前提下，實現了設備接口之間的高效連接，是視頻、測試和射頻系統中不可缺少的基礎部件。

合理選型、規范使用，能夠有效提升系統安裝效率與長期運行可靠性。

BNC彎母座定制加工指南

/在： /通過：

在射頻設備、監控系統和測試儀器中，BNC彎母座常常承擔著“接口方向調整”的關鍵角色。
但在實際項目中，標準件并不一定完全合適，這時候就會涉及到 定制加工。

下面就從工程實操角度，聊一聊 BNC彎母座定制加工時需要真正關注的要點。

?? 一、為什么需要進行BNC彎母座定制加工？

在設備結構設計階段，接口往往受到多方面限制。

?? 常見定制原因包括：

  • 面板空間有限，標準尺寸不匹配

  • 接口方向需固定，避免線纜干涉

  • 安裝孔位或螺紋規格特殊

  • 對信號穩定性或屏蔽性能有更高要求

?? 工程理解：

定制不是“做得更復雜”，而是“讓接口更服帖”。

?? 二、定制加工時的關鍵結構參數

進行BNC彎母座定制前，結構參數一定要明確。

?? 常見定制項：

  • 彎角角度（常見90°，也可特殊角度）

  • 阻抗規格（50Ω或75Ω）

  • 安裝方式（面板安裝 / PCB焊接）

  • 螺紋尺寸與長度

  • 殼體外形尺寸

?? 工程提醒：

結構參數一旦確定，后期改動成本很高。

?? 三、射頻性能在定制中的控制要點

BNC彎母座雖然是結構件，但本質上仍是射頻接口。

? 射頻性能控制重點：

  • 保持阻抗連續性

  • 中心導體與外導體同軸度

  • 彎角內部結構合理過渡

  • 屏蔽層360°閉合

?? 工程經驗：

彎的是外形，不能彎的是阻抗。

?? 四、材料與表面處理的選擇

定制加工中，材料和鍍層直接影響壽命和可靠性。

?? 常見選擇：

  • 黃銅或鈹銅作為導體

  • 外殼鍍鎳，觸點鍍金

  • 兼顧導電性與耐腐蝕性

?? 實用建議：

工業和戶外設備，更要關注鍍層厚度。

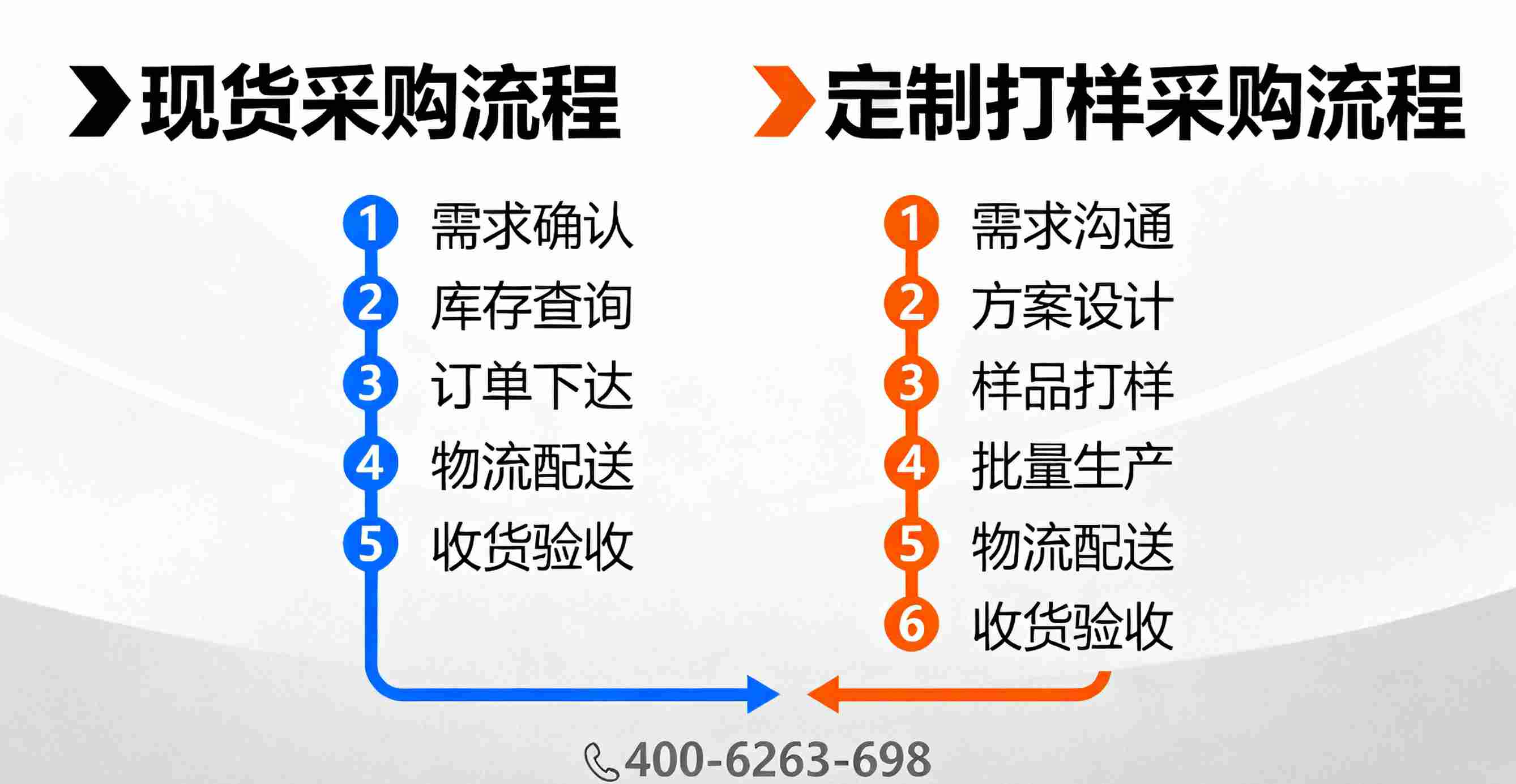

??? 五、定制加工流程一般是怎樣的？

從工程實踐來看，規范流程非常重要。

?? 常見定制流程：
1?? 提供結構圖或樣品
2?? 明確電氣與安裝要求
3?? 打樣確認
4?? 小批量試產
5?? 批量交付

?? 工程總結：

打樣階段越認真，量產階段越省心。

?? 六、工程師關于定制的幾點建議

最后，分享一些實際項目中的經驗。

? 盡量提供完整使用場景說明
? 結構、電氣參數一次確認到位
? 關注樣品測試結果
? 選擇有射頻加工經驗的廠家

?? 實戰提醒：

好的定制加工，是“裝上去就不用再改”。

?? 工程師總結

? BNC彎母座定制加工，核心在結構與射頻兼顧
? 合理定制能顯著提升設備可靠性
? 前期溝通和參數確認尤為關鍵

在復雜設備結構中，一個合適的 BNC彎母座定制方案，往往能解決一整條信號鏈路的問題。

BNC公母轉接頭屏蔽性能解析

/在： /通過：

——為什么一個“小轉接頭”會影響整個系統的抗干擾能力？

在射頻、視頻和測試系統中，屏蔽性能往往比“能不能連上”更重要。
在工程現場我經常遇到這樣的問題：設備、線纜都沒換，只是多加了一個 BNC公母轉接頭，畫面卻開始有雪花，信號邊沿也變得不干凈。

問題的根源，很多時候就在 轉接頭的屏蔽結構上。

下面從工程師角度，系統拆解 BNC公母轉接頭的屏蔽性能是如何形成的，又是如何被破壞的。

?? 一、BNC公母轉接頭的屏蔽從哪里來？

BNC公母轉接頭本身不“放大”信號，它的價值在于 保持同軸結構的連續性。

?? 屏蔽的核心來源包括：

  • 金屬外殼形成的 360° 屏蔽層

  • 公頭與母頭外導體的完整接觸

  • 中心導體與外殼之間穩定的同軸間距

?? 工程理解：

只要同軸結構被破壞，屏蔽性能就會立刻下降。

?? 二、外殼結構對屏蔽性能的影響

從結構上看，BNC公母轉接頭的外殼不僅是“保護殼”，更是 屏蔽體本身。

?? 高屏蔽外殼應具備：

  • 一體式金屬結構

  • 足夠的壁厚與機械強度

  • 與接口卡口完整接觸

?? 常見問題：

  • 外殼過薄

  • 裝配松動

  • 卡口接觸面積不足

?? 工程結論：

外殼接觸不連續，等于在屏蔽層上“開了縫”。

? 三、中心導體同軸度對屏蔽的影響

很多人以為屏蔽只和外殼有關，其實 中心導體的位置同樣關鍵。

?? 若出現以下情況：

  • 中心針偏心

  • 內部絕緣體變形

  • 公母接觸不對中

?? 結果往往是：

  • 阻抗不連續

  • 局部電磁泄漏

  • 高頻信號反射增強

?? 工程經驗：

屏蔽不是“擋住就行”，而是要“圍得均勻”。

?? 四、連接界面是屏蔽最薄弱的地方

BNC公母轉接頭最容易出問題的，不是內部，而是 接口接觸面。

?? 常見影響因素：

  • 表面鍍層磨損

  • 插拔次數過多

  • 接觸面氧化

?? 優化方式：

  • 選擇鍍鎳或鍍金外殼

  • 避免頻繁拆裝

  • 在關鍵系統中定期檢查

?? 一句話總結：

屏蔽性能，往往敗在“接觸面細節”。

??? 五、環境因素對屏蔽性能的影響

即使結構設計合理，環境也可能削弱屏蔽效果。

??? 主要環境挑戰：

  • 高濕度導致接觸面氧化

  • 振動造成微松動

  • 溫差引起材料形變

?? 工程建議：

工業或戶外環境，應優先選擇結構緊湊、鍍層穩定的BNC轉接頭。

?? 六、工程應用中的實用結論

在德索精密工業的項目實踐中，BNC公母轉接頭通常被視為 屏蔽鏈路的一部分，而不是簡單的接口適配件。

? 屏蔽連續性優先于外觀
? 結構穩定性優先于低成本
? 關鍵系統盡量減少轉接次數

很多看似“信號問題”，本質其實是 屏蔽完整性問題。

BNC與RG174線材線束定制服務

/在： /通過：

——工程師視角下的應用方案與定制要點

在射頻與視頻傳輸領域，BNC 接頭+RG174線材 是一種非常成熟、應用面極廣的線束組合。它既能滿足信號穩定性的要求，又兼顧柔軟度和安裝便利性，因此在測試設備、監控系統、工業儀器中被大量采用。

作為長期從事射頻線束設計與定制的工程師，我接觸過大量客戶需求，也見過不少因選型或工藝不當導致的返工問題。下面就從應用、結構、定制內容和服務要點幾個方面，系統講清 BNC × RG174 線束定制這件事。

?? 一、為什么選擇BNC×RG174線束組合？

簡單來說，這是一個兼顧性能與實用性的方案。

?? RG174 線材的特點

  • 線徑小，柔軟度高

  • 50Ω 標準阻抗

  • 適合中短距離信號傳輸

  • 易于布線和彎折

?? BNC接頭的優勢

  • 卡口式連接，插拔快捷

  • 接觸穩定，不易松脫

  • 行業通用性強

  • 維護和更換方便

?? 兩者組合，非常適合空間有限、需要頻繁連接的應用場景。

?? 二、BNC×RG174線束常見應用場景

應用領域 典型用途
?? 測試與測量 示波器、信號源、測試治具
?? 視頻監控 攝像頭、DVR、視頻采集
?? 通信設備 RF 模塊、天線延長線
?? 工業設備 信號采集、設備內部連接
?? 車載系統 視頻信號、中控模塊

?? 工程經驗：

RG174 更適合“靈活走線”，而不是超長距離傳輸。

? 三、BNC與RG174線束可定制的關鍵項目

線束定制，并不只是“接上就行”，而是圍繞實際使用環境做優化。

?? 1? 接頭類型定制

  • BNC 直公頭 / 直母頭

  • BNC 彎頭

  • 面板安裝母座

?? 2? 線纜長度定制

  • 按圖紙或?qū)嶋H安裝距離

  • 公差可控，方便裝配

?? 3? 工藝方式選擇

  • 壓接型（適合批量，穩定性高）

  • 焊接型（適合小批量或特殊需求）

?? 4? 屏蔽與可靠性要求

  • 編織層完整壓接

  • 抗拉、抗彎折設計

?? 四、定制線束vs成品線的區別

對比項目 ?? 成品線 ?? 定制線束
長度 固定 可定制
接頭組合 單一 靈活
工藝控制 不可見 可追溯
穩定性 一般 更高
適配性 通用 精準匹配

?? 結論：

在設備項目中，定制線束更省心，也更穩定。

?? 五、工程師更關注的定制細節

在實際項目中，以下幾點非常關鍵：

  • 剝線尺寸是否精準

  • 中心導體焊接/壓接是否可靠

  • 屏蔽層是否 360° 接觸

  • 拉力是否達標

  • 是否做導通與短路檢測

這些細節，決定了一根線束能用多久、穩不穩定。

? 六、小結：誰適合選擇BNC×RG174定制線束？

如果你的項目具備以下特點：

  • 空間有限

  • 線纜需要靈活走向

  • 信號頻率中等

  • 對可靠性有要求

那么BNC與RG174的定制線束方案，通常是一個性價比非常高、成熟可靠的選擇。

BNC接口連同軸電纜方法

/在： /通過：

在射頻、視頻監控、廣播電視、測試設備和工業自動化等應用中，BNC 接口與同軸電纜的連接質量直接影響信號穩定性和系統可靠性。本文將以工程師視角，詳細說明 BNC 接口與同軸電纜的連接方法、注意事項及優化方案。

?? 1? 準備階段：選擇合適的接口與電纜

  1. 選擇 BNC 接口類型

    • 公頭（Male）或母頭（Female），直通或彎頭，根據布線空間決定。

    • 材質包括黃銅鍍鎳、鍍金等，耐用性和導電性有所差異。

  2. 選擇同軸電纜

    • 常見電纜：RG58、RG174、RG316 等，阻抗需與 BNC 接口匹配（50Ω 或 75Ω）。

    • 屏蔽層、護套材質和線芯粗細也會影響信號性能和焊接難度。

?? 小貼士
確認電纜長度和彎曲半徑，避免安裝后線纜受力或彎折過度，導致信號衰減。

?? 2? 剝線與預處理

  1. 剝外層護套

    • 剝除適當長度（一般 15–25mm），保留足夠線芯用于焊接或壓接。

  2. 處理屏蔽層

    • 編織網屏蔽或鋁箔屏蔽應均勻展開，確保良好接地。

    • 銅絲要整齊，不可損傷。

  3. 處理中心導體

    • 保留適當長度，避免導體散股或折斷。

    • 可適當鍍錫，保證后續焊接牢固。

?? 小貼士
剝線時可用專業剝線工具，保證長度一致和絕緣體完整，提高后續連接質量。

?? 3? 連接方法：壓接與焊接

3.1 壓接方法

  • 使用專用壓接鉗，將導體壓入 BNC 接口針芯內。

  • 確保針芯完全固定，避免松動。

  • 常用于生產線或大批量安裝，效率高且可靠性好。

3.2 焊接方法

  • 焊接前對中心導體輕鍍錫，提高焊點牢固性。

  • 控制焊接溫度（約 320–360℃），避免燒壞絕緣體或護套。

  • 焊點飽滿但不溢出，確保不影響插入或短路。

?? 小貼士
焊接完成后輕輕拉扯導體測試?yán)喂潭?，如果松?dòng)說明焊接不良。

?? 4?? 裝配與防護

  1. 安裝壓環與外殼

    • 按照接口設計順序裝配，保證密封性和機械穩定性。

    • 對于防水 BNC（IP67/IP68），需檢查 O 型圈和注塑密封完整。

  2. 最終檢查

    • 導通測試：確保中心導體與屏蔽良好導通。

    • 短路測試：避免中心導體與外殼短路。

    • 插拔測試：保證接口耐久性。

?? 小貼士
防水 BNC 線束完成后，可輕按外殼檢查膠料分布均勻，避免漏水或應力集中。

??BNC接口與同軸電纜連接的實踐

  • 全系列產品：標準 BNC、彎頭/直頭、MINI-BNC、公母頭及帶線束 BNC。

  • 豐富連接方式：支持焊接型、壓接型和注塑防水型 BNC 接口。

  • 嚴格檢測：包括 VSWR、插損、接觸電阻、耐久性、防水等級測試。

  • 定制能力：可按客戶需求定制長度、線纜類型、阻抗及防護等級。

?? 小貼士
選擇有經驗的廠家和合適的連接方法，可顯著降低信號衰減和故障率。

?? 結語

BNC 接口與同軸電纜的連接不僅僅是物理固定，更關系到信號傳輸質量和系統穩定性。
掌握剝線、壓接/焊接、裝配和防護方法，并選擇可靠供應商，如德索精密工業，可確保工程項目高效、穩定運行。

如何正確匹配BNC直母頭和RG174線材？

/在： /通過：

在工業自動化和實驗室測試中，BNC直母頭和RG174線纜組合幾乎是“老朋友”。作為德索精密工業的工程師，我經常需要現場選型和布線，今天就從實戰經驗出發，講講如何正確匹配BNC直母頭和RG174，保證信號穩定又高效。

? 一、BNC直母頭的優勢

BNC直母頭因其可靠、穩固、操作簡單，一直深受工程師喜愛。

核心優勢：

  1. 高頻傳輸穩定：50Ω阻抗標準，射頻和視頻信號都能順利通過。

  2. 抗振動與耐用性強：工業現場震動頻繁，也不影響連接性能。

  3. 安裝便捷：即插即用，無需額外工具，提高布線效率。

?? 工程提示：

選擇優質BNC直母頭可顯著降低信號反射和衰減，尤其在高頻應用中更明顯。

?

?? 二、RG174線纜特點

RG174是一款小巧、靈活的50Ω同軸電纜，非常適合設備內部或空間受限的場景。

  • 輕便柔軟：方便在設備內部彎曲布線

  • 阻抗標準：50Ω，匹配BNC直母頭

  • 高頻傳輸能力：低損耗，支持射頻與視頻信號

?? 選型經驗：

高頻場景下，RG174線纜要盡量控制長度，否則信號衰減會變大。

?? 三、匹配原則解析

1?? 阻抗匹配是首要原則

BNC直母頭與RG174都屬于50Ω阻抗標準，保證信號穩定傳輸。

? 小貼士 [阻抗匹配]：

阻抗一致是信號穩定的基礎，布線設計切勿忽視。

2?? 控制布線長度

RG174線徑較小，長距離容易造成衰減。

?? 小貼士 [長度控制]：

盡量縮短每段線纜長度，如果超過推薦值，可使用信號放大器。

3?? 環境適配

  • 室內環境：直接使用即可

  • 室外或潮濕環境：需加防水護套，避免紫外線和水汽侵蝕

?? 小貼士 [環境適配]：

防水BNC配合加厚護套RG174，可以有效延長室外使用壽命。

?四、實戰經驗分享

在一次設備內部布線項目中，我使用BNC直母頭+RG174：

  • 布線長度：12米

  • 信號表現：穩定無丟失

  • 布線效率：快速靈活，現場維護方便

?? 工程感悟：

BNC直母頭與RG174在設備內部布線中表現可靠，操作便捷，是性價比極高的組合。

? 五、匹配總結

  • 優勢：信號穩定、布線靈活、維護方便

  • 適用場景：工業自動化、設備內部、射頻測試

  • 匹配重點：阻抗一致、長度合理、環境適配

?? 小貼士總結：

合理匹配BNC直母頭與RG174，可實現低損耗、高穩定信號，是工程師推薦的標準方案。

BNC接插件全解析：線束方案與選型指南

/在： /通過：

在射頻與視頻信號連接領域，BNC接插件（BNC Connector）因其 快速插拔、旋轉鎖扣穩固、傳輸穩定 的特點，被廣泛應用于監控系統、廣播設備、射頻測試、醫療儀器等設備。為了幫助工程師與采購人員更快了解 BNC 接插件的類型與應用價值，本文將從 結構、種類、應用場景、線束加工方式、選型建議 進行全面解析。

一、BNC接插件的結構與核心組成

BNC接插件采用 Bayonet（卡口式）旋轉鎖扣結構，其核心由以下部分組成：

項目 BNC接插件結構說明
外殼結構 金屬外殼（銅/鋅合金），帶卡口式鎖扣
內部針芯 信號中心導體，用于接觸傳輸
絕緣介質 PTFE / POM 用于隔離內外導體
外部接地屏蔽 實現穩定穩定射頻屏蔽
安裝方式 焊接、壓接、鎖緊螺母、卡板固定等
典型阻抗 50Ω / 75Ω

核心特點：卡口鎖緊、插拔快速、結構牢固、兼容性強。

二、BNC接插件主要分類與應用差異

不同款式的 BNC 接插件對應不同設備與工程需求，以下為常見分類說明：

1. 按安裝方式分類

類型 特點 應用場景
面板式BNC母座 帶螺母固定，結構牢固 監控主機、儀器儀表、機箱面板
PCB焊接式BNC母座 腿腳焊在PCB板上 視頻采集卡、通信板卡
線纜式BNC公頭 適合線束加工與裝配 攝像機線、測試線、射頻跳線
彎頭式BNC插頭 適合狹窄安裝空間 機架、內部布線、狹空間測試

2. 按阻抗值分類

阻抗 特點 代表應用
50Ω BNC 更適合高頻射頻信號 無線電、儀器儀表、射頻測試
75Ω BNC 更適合彩色視頻信號 監控系統、廣播視頻、閉路電視

三、BNC接插件在線束加工中的應用表現

BNC接插件線束加工特點：

  • 可定制長度：10cm–10m

  • 可選線材：RG174、RG316、75-3、75-5、RG58 等

  • 可做直頭 / 彎頭 / 公頭 / 母座多種組合

  • 支持多端接口轉換：BNC-SMA、BNC-Fakra、BNC-IPEX、BNC-RCA

常見加工方式：

加工類型 特點 應用
BNC公頭壓接線 強度高，性能穩定 測試跳線、監控連接線
BNC母座延長線 適合設備出線、面板延長 儀器儀表內部布線
BNC轉換線束 適合多系統互連 BNC-SMA、BNC-RCA、BNC-RA 等

四、BNC接插件如何選型？工程師常用判斷標準

使用需求 推薦接插件
設備端固定安裝 BNC母座（螺母固定式/卡板式）
外部跳線 / 測試線 BNC公頭壓接式
狹窄空間布線 彎頭式BNC插頭
視頻傳輸系統 75Ω BNC
射頻信號與測試 50Ω BNC
需要面板信號引出 母座 + 線束延長線組合

?? 一句總結：設備端選母座，線纜端選公頭，高頻選50Ω，視頻選75Ω。

五、可提供的BNC接插件與線束定制能力

本系列產品支持：

  • BNC公頭 / 母座 / 彎頭 / 鎖緊式 / PCB焊接式 / 面板螺母式

  • 50Ω / 75Ω 全規格

  • 定制線材：RG系列、75歐系列、同軸線等

  • 定制線束：BNC-BNC、BNC-SMA、BNC-RCA、BNC-IPEX

  • 支持OEM / ODM、樣品制作、批量加工

品牌信息

本文由 德索連接器（Deso） 技術團隊支持。
如需 BNC系列接插件、線束定制、工程端技術支持、樣品測試，可訪問官網：

?? http://www.s1155.cn/

BNC母座 vs BNC公座：結構與應用對比解析

/在： /通過：

在射頻與視頻信號連接領域，BNC接口因其快速插拔、傳輸穩定而被廣泛使用。而在眾多應用中，BNC母座（BNC Jack）與 BNC公座（BNC Plug）常被同時提及。為了幫助工程師、采購人員更快做出選型判斷，以下將從 結構、使用場景、安裝方式、線束加工方式 等方面進行深入對比。

一、BNC母座與BNC公座的核心區別

項目 BNC母座（Jack） BNC公座（Plug）
結構特征 固定端，帶安裝面或PCB腳 可插拔端，帶旋轉鎖扣
典型用途 面板安裝、PCB焊接、設備固定端 線纜端接、頻繁插拔的移動端
安裝方式 螺母固定 / 卡扣固定 / PCB焊點 壓接 / 焊接 / 線束加工
常見線束形態 面板母座+線束、PCB母座+飛線 公頭線束、彎頭公頭、定制跳線
接觸方式 接收公頭針芯 插入母座端內部結構
適用場景 攝像系統、監控設備、儀器儀表 信號采集端、測試設備連接
耐用性 固定端壽命更高 頻繁插拔端可能磨損更快

二、應用場景差異解析

1. BNC母座更適合：固定端、設備端、長期使用場景

  • 視頻監控主機

  • 儀器儀表面板

  • 通信設備背板

  • 工控箱體

  • 攝像頭接收端口

母座通常需 牢固安裝，因此多采用螺母鎖緊、卡板固定、焊接到PCB等方式，確保設備端長期可靠。

2. BNC公座更適合：線纜端、移動端、測試場景

  • 測試跳線

  • 信號采集線束

  • 視頻連接線

  • 便攜式儀器

  • 射頻測試臺架

公頭通常需要 反復插拔，其旋轉鎖扣設計能確?？焖偾曳€(wěn)固的連接。

三、結構差異對線束加工的影響

BNC母座線束加工特點

  • 常配線束長度：10cm–200cm

  • 多用于面板固定延長線

  • 線尾可接焊片、端子或另一種接口（如SMA、RCA等）

  • 適合設備內部布線

BNC公座線束加工特點

  • 多為外部連接跳線

  • 可加工直頭或彎頭款式

  • 常用于信號傳輸或測試線

  • 長度適配靈活（0.2m–10m）

四、如何選擇？實用建議

使用需求 推薦選擇
設備端固定接口 BNC母座
線纜端插拔使用 BNC公座
要求結構牢固不移動 母座（螺母固定）
需要測試與更換頻繁 公座
面板信號引出 母座+線束組合
信號跳線 公頭線束

一句總結：設備用母座，線纜選公座。

五、定制BNC線束可選范圍

  • BNC母座：螺母固定式 / 卡板式 / PCB焊板式

  • BNC公座：直頭 / 彎頭 / 全金屬壓接式

  • 線材可選：RG174、RG316、75-3、75-5 等

  • 線束形式：BNC-BNC、BNC-SMA、BNC-RCA、BNC-IPEX 等

  • 可提供：打樣、小批量、大批量加工

品牌信息

本文由 德索連接器（Deso） 技術團隊支持。
如需 BNC 系列線束定制、研發支持、樣品測試，可訪問官網：
?? http://www.s1155.cn/

BNC卡板線束定制：讓信號在系統內部連接中保持更穩定的路徑

/在： /通過：

作者：周工｜射頻連接器與線束工程師
官網：http://www.s1155.cn/

品牌：德索（Dosinconn）｜專注射頻連接器與線束加工

在射頻系統、監控設備、儀器儀表與視頻測試平臺中，BNC卡板線束（又稱 BNC卡板端線束、BNC板端線束、BNC內置線束）是一條非常關鍵卻容易被忽視的內部連接線。

它負責將 PCB 板上的信號穩定地引出到設備外部，是整個傳輸鏈路中最易影響性能的一環。
在我多年從事射頻線束加工的經驗中，越發明白一句話：

系統性能的上限，取決于連接的下限。
而 BNC卡板線束正是許多設備穩定性的“隱形基石”。

一、為什么項目越來越傾向于選擇“定制化”BNC卡板線束？

很多工程師初次合作時都會問：
“BNC板端線束不是隨便買一根就夠了嗎？”

但實際上，BNC卡板線束定制早已成為行業主流，因?yàn)楦髟O(shè)備對：

  • 結構空間

  • 阻抗匹配

  • 屏蔽等級

  • 線徑彎折

  • 固定方式

  • 頻率帶寬

都有獨特要求。

以下為工廠最常處理的四大定制場景：

1. 設備內部卡板端接口規格不統一，需要專用BNC卡板接頭

如：貼片式端子、焊接針腳、卡板固定母頭等。

2. 小空間布線需控制線束長度、彎折與走線方向

常見行業：

  • 安防監控

  • 小型采集卡

  • 儀器儀表

  • 測試系統

線束一旦過長或彎折不當，會導致反射與干擾。

3. 高頻應用要求 50Ω 或 75Ω 的精準阻抗匹配

典型系統如：

  • 視頻采集

  • 高頻傳輸

  • 示波器

  • 信號發生器

對 BNC 卡板線束精度要求更高。

4. 復雜環境下對屏蔽性能、抗振動能力有特殊要求

特別是機載、車輛、工控設備等領域。

也因此，BNC卡板線束定制逐漸成為工程項目的標準動作。

二、BNC卡板線束的核心結構與參數配置（SEO增強表格）

下表整合常見的 BNC卡板線束規格、應用、結構工藝 便于工程選型：

項目 常見規格 SEO說明
接頭類型 BNC卡板母頭、BNC卡板公頭、BNC板端接頭 適用于設備內部固定式結構
阻抗 50Ω、75Ω 監控、視頻、射頻必選參數
線材種類 RG316、RG174、RG179、細同軸線 高頻、柔性、小空間布線常用
加工工藝 壓接、焊接、模壓、屏蔽編織處理 影響電氣性能與耐久性
固定結構 卡板螺絲固定/PCB焊接固定 適用于機箱內固定與防松動
線束長度 0.1m–3m BNC內置線束普遍較短
屏蔽方式 單屏蔽/雙屏蔽/多層屏蔽 決定抗干擾能力
應用 監控設備、視頻采集、儀器儀表、通信模塊 SEO優化行業應用字段

我們會對每條 BNC卡板線束 進行：

  • 阻抗測試

  • 回波損耗（VSWR）檢測

  • 插損測量

  • 拉力與壽命測試

  • 屏蔽效能測試

確保在目標頻段、真實環境下長期穩定。

三、真實案例：一條BNC卡板線束如何讓視頻測試系統“穩定下來”

一位視頻儀器客戶遇到長期困擾：

設備在高頻段出現輕微雪花噪聲與信號波動。

經過分析原線束，問題包括：

  • 屏蔽層與接頭之間斷層

  • 卡板端針腳同軸破壞

  • 內部彎折角度不合理

  • 使用劣質 RG174 替代品

我們?yōu)槠渲匦略O(shè)計 高屏蔽BNC卡板線束方案：

? RG316 雙屏蔽同軸線
? CNC 精加工 BNC 卡板母頭
? 360°屏蔽壓接
? 卡板端加固結構 + 點膠抗震

客戶測試后的反饋非常直接：

“整條高頻曲線趨于平穩，設備合格率明顯提升?！?/strong>

這也是為什么越來越多廠家采用 BNC板端線束定制 來確保設備質量。

四、BNC卡板線束加工的關鍵工藝（SEO自然增強）

一條優質的 BNC卡板線束 并不只是“焊好線”“裝好接頭”這么簡單。

以下工藝決定其穩定性：

1. 卡板端針腳結構的共面度與焊接精度

影響內部固定性與信號完整性。

2. 360°屏蔽連續性（射頻線束最關鍵）

確保：

  • 低VSWR

  • 低反射

  • 強抗干擾

3. 小空間下的彎折控制

避免破壞同軸結構與介電層。

4. 卡板固定螺紋的精密度

長期抗振動、抗松脫。

這些工藝決定了 BNC 卡板線束能否擁有：

  • 更低損耗

  • 更高穩定性

  • 更長使用壽命

這也是德索工廠能夠長期服務安防、儀表、通信行業的重要原因。

五、寫在最后：一條卡板線束，影響整個系統的穩定入口

BNC卡板線束是設備內部最基礎、最關鍵的信號出口。
它決定信號是否能正確、完整地傳遞到外部世界。

在德索工廠，我們始終堅持：

信號不會遷就線束，線束必須適配信號。

而一條優秀的 BNC卡板線束 的使命，就是讓“所有細節都做到你看不出問題”。

品牌信息｜可用于官網底部與SEO收錄

德索連接器（Dosinconn）｜專注射頻連接器與線束定制
工廠位于廣東江門，專業生產 BNC卡板線束、BNC板端線束、射頻線束定制、同軸線束加工。
官網：http://www.s1155.cn/

?? 郵箱：kenconn@foxmail.com
